| Herkunftsort: | China (Festland) |
| Markenname: | MIROC by KSQ |
| Zertifizierung: | API |
| Modellnummer: | DTH380 |
| Min Bestellmenge: | 1-teilig |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton oder Holzkiste |
| Lieferzeit: | 1-20 Tage |
| Zahlungsbedingungen: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Versorgungsmaterial-Fähigkeit: | 8000 Stücke pro Monat |
| Produkt Nmae: | DTH-Bohrer | Typ: | DTH Hammer und Bit |
|---|---|---|---|
| Material: | Hartmetall | Verarbeitung: | Cnc-Mahlen und eigene Wärmebehandlung |
| Reihe: | AUFTRAG, QL, SD, NUMA | Farbe: | Blaues, goldenes usw. |
| Auswirkung/Minute: | 860-1510 | Stückchenschaft: | Numa100, Numa120, SD8, SD10 |
| Markieren: | Karbid gespitzte Bohrer,dth Hammerstückchen |
||

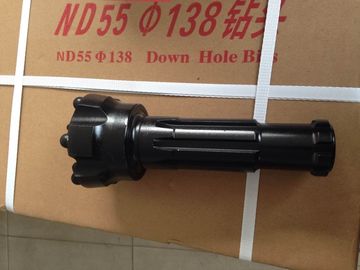

Hochdruck-DTH hämmert Hartmetall hinunter die Bohrer des Loch-12inch DTH für das Bergbau
In DTH-Bohrung ist der Bohrer des Felsens eine Fortsetzung des Schaftes, den der Felsenbohrgerätkolben direkt schlägt. Da der Kolben in direktem Kontakt mit dem Bohrer ist, ist wenig Energie verloren. Dieses gibt DTH, das eine fast konstante Vermittlungsquote unabhängig davon Lochlänge bohrt.
DTH-Stückchen werden mit ihren entsprechenden Hämmern zusammengepaßt (durch Bohrlochdurchmesser und Keilkonfiguration). Kunden können ihre DTH-Stückchen auf verschiedene Arten, wie Ändern des Wolframhartmetalleinsatzprofils (kugelförmig, ballistisch, etc.), des Gesichtsprofils (flaches Gesicht, konkav, konvex, etc.) und Spülung von Löchern besonders anfertigen.
• Medium zu den großen Bohrdurchmessern
• Arbeiten in der Hochdruckstrecke, fähig zur Bohrung von Längen des tiefen Lochs
Anwendungen von DTH-Stückchen
• Tiefbau
• Tunnelbau
• Steinbruchstufenbauoperationen
Spezifikation von DTH-Stückchen
|
Produkt-Code und Kurzbeschreibung |
Spülungslöcher |
Durchmesser (Millimeter) |
Gewicht (Kilogramm) |
Messgerät-Knöpfe (No.x Millimeter) |
Vordere Knöpfe (Nein x Millimeter) |
DTH-Hammer |
|
DTH65PQ |
1 |
68 - 72 |
1,5 |
X12 4 |
X12 3 |
DTH65 |
|
DTH75PQ |
3 |
75 - 77 |
2,4 |
X12 5 |
X12 3 |
DTH70 |
|
DTH76PQ |
2 |
76 - 78 |
2,5 |
X12 5 |
X12 3 |
DTH76 |
|
DTH76-78 |
2 |
78 - 82 |
2,6 |
X12 5 |
X12 3 |
DTH76 |
|
DTH80PQ |
3 |
82 - 84 |
3 |
X12 5 |
X12 6 |
DTH80, DTH80X |
|
DTH90A |
3 |
90 - 95 |
3,6 |
6 x 14 |
X12 4 |
DTH80, DTH80X |
|
DTH80XD-90 |
3 |
90 - 95 |
3,4 |
X12 6 |
X12 4 |
DTH80XD |
|
DTH80-II-80 |
3 |
80 - 82 |
3 |
X12 5 |
X12 4 |
DTH80-II |
|
DTH90B |
3 |
90 - 95 |
3,8 |
6 x 14 |
X12 4 |
DTH90, DTH90-I |
|
DTH90T1 |
2 |
90 - 95 |
3,6 |
6 x 14 |
1 X12, X12 3 (Kugelförmig) |
DTH90, DTH90-I |
|
DTH90T2 |
2 |
90 - 95 |
3,8 |
6 x 14 ( Kugelförmig) |
X12 4 (kugelförmig) |
DTH90, DTH90-I |
|
DTH90T3J |
3 |
90 - 95 |
3,6 |
6 x 14 (ballistisch) |
X12 4 (ballistisch) |
DTH90, DTH90-I |
Technisches Handbuch von DTH-Hammer
|
Niederdruck DTH-Hammer |
Produkt-Code und Memorandum Beschreibung |
Bohrung Durchmesser (Millimeter) |
Hammer Länge (Millimeter) |
Extern Durchmesser (Millimeter) |
Arbeiten Druck (Mpa) |
Luft Verbrauch (m3/min) |
Drehmoment (N.m) |
Auswirkung Frequenz (n/min) |
|
1 |
DTH65B |
ø68 - 70 |
745 |
ø61.2 |
0,5 - 0,7 |
2,5 |
51 |
≥810 |
|
2 |
DTH70 |
ø72 - 74 |
803 |
ø67.2 |
0,5 - 0,7 |
3 |
70 |
≥810 |
|
3 |
DTH76 |
ø74 - 76 |
766 |
ø67.2 |
0,5 - 0,7 |
3 |
75 |
≥810 |
|
4 |
DTH80 |
ø80 - 82 |
796 |
ø72 |
0,5 - 0,7 |
5 |
81 |
≥800 |
|
5 |
DTH80-II |
ø75 - 80 |
756 |
ø67 |
0,5 - 0,7 |
3 |
75 |
≥810 |
|
6 |
DTH80X |
ø80 - 82 |
756 |
ø72 |
0,5 - 0,7 |
4,5 |
75 |
≥800 |
|
7 |
DTH80XD |
ø80 - 90 |
735 |
ø74 |
0,5 - 0,7 |
5,5 |
85 |
≥800 |
|
8 |
DTH90 |
ø90 - 130 |
796 |
ø80.2 |
0,5 - 0,7 |
6 |
110 |
≥820 |
|
9 |
DTH90-I |
ø90 - 130 |
796 |
ø80 |
0,5 - 0,7 |
5,5 |
120 |
≥820 |
|
10 |
DTH110 |
ø110 - 150 |
838 |
ø98 |
0,5 - 0,7 |
11 |
180 |
≥830 |
|
11 |
DTH150 |
ø150 - 185 |
908 |
ø137 |
0,5 - 0,7 |
17 |
340 |
≥800 |
|
12 |
DTH170 |
ø170 - 250 |
1023 |
ø156 |
0,5 - 0,7 |
19,5 |
420 |
≥790 |
|
Mitteldruck DTH-Hammer |
Produkt-Code und Memorandum Beschreibung |
Bohrung Durchmesser (Millimeter) |
Hammer Länge (Millimeter) |
Extern Durchmesser (Millimeter) |
Arbeiten Druck (Mpa) |
Luft Verbrauch (m3/min) |
Drehmoment (N.m) |
Auswirkung Frequenz (n/min) |
|
1 |
DTH930 |
ø90 - 120 |
870 |
ø80.5 |
0,8 - 1,2 |
6 |
180 |
≥700 |
|
2 |
DTH4.5 |
ø110 - 150 |
917 |
ø98 |
0,8 - 1,2 |
11 |
300 |
≥800 |
|
Hochdruck DTH-Hammer |
Produkt-Code und Memorandum Beschreibung |
Bohrung Durchmesser (Millimeter) |
Hammer Länge (Millimeter) |
Extern Durchmesser (Millimeter) |
Arbeiten Druck (Mpa) |
Luft Verbrauch (m3/min) |
Drehmoment (N.m) |
Auswirkung Frequenz (n/min) |
|
1 |
DTH330 |
ø82 - 85 |
867 |
ø71 |
0,8 - 2,1 |
3 - 12 |
150 |
≥800 |
|
2 |
DTH335 |
ø90 - 93 |
908 |
ø81 |
0,8 - 2,1 |
4,3 - 14,2 |
205 |
950 - 1500 |
|
3 |
DTH340 |
ø105 - 130 |
1052 |
ø92 |
0,8 - 2,1 |
3,5 - 18 |
304 |
≥800 |
|
4 |
DTH345 |
ø105 - 130 |
1034 |
ø98 |
0,8 - 2,1 |
3,5 - 15 |
335 |
≥800 |
|
5 |
DTH345K |
ø110 - 130 |
994 |
ø98 |
0,8 - 2,1 |
3,5 - 15 |
400 |
≥820 |
|
6 |
DTH350 |
ø130 - 152 |
1387 |
ø114 |
0,8 - 2,1 |
5,7 - 18 |
590 |
810 - 1470 |
|
7 |
DTH355 |
ø130 - 152 |
1220 |
ø124 |
0,8 - 2,1 |
6,5 - 18 |
700 |
810 - 1500 |
|
8 |
DTH355K |
ø130 - 152 |
1098 |
ø124 |
0,8 - 2,1 |
4,5 - 18 |
800 |
840 - 1500 |
|
9 |
DTH360 |
ø152 - 305 |
1450 |
ø136 |
0,8 - 2,1 |
8,5 - 25 |
822 |
820 - 1475 |
|
10 |
DTH380 |
ø203 - 350 |
1551 |
ø181 |
0,8 - 2,1 |
12 - 31 |
1560 |
860 - 1510 |
|
11 |
DTH3120 |
ø302 - 508 |
1934 |
ø275 |
0,8 - 2,1 |
14 - 45 |
2410 |
980 - 1446 |
|
Leistungsfähiges Hoch Druck DTH Hammer |
Produkt-Code und Memorandum Beschreibung |
Bohrung Durchmesser (Millimeter) |
Hammer Länge (Millimeter) |
Extern Durchmesser (Millimeter) |
Arbeiten Druck (Mpa) |
Luft Verbrauch (m3/min) |
Drehmoment (N.m) |
Auswirkung Frequenz (n/min) |
|
1 |
DTH440 |
ø115 - 130 |
998 |
ø98 |
0,8 - 2,1 |
3 - 12 |
402 |
850 - 1320 |
|
2 |
DTH450 |
ø130 - 152 |
1087 |
ø118 |
0,8 - 2,1 |
3 - 14 |
840 |
850 - 1600 |
|
3 |
DTH460 |
ø165 - 216 |
1076 |
ø146 |
0,8 - 2,1 |
6,8 - 20 |
980 |
860 - 1610 |
|
4 |
DTH480 |
ø203 - 254 |
1450 |
ø181 |
0,8 - 2,1 |
9,6 - 24,8 |
1870 |
1100 - 1350 |
|
Durch Rückseite Zirkulation DTH Hammer |
Produkt-Code und Memorandum Beschreibung |
Bohrung Durchmesser (Millimeter) |
Hammer Länge (Millimeter) |
Extern Durchmesser (Millimeter) |
Arbeiten Druck (Mpa) |
Luft Verbrauch (m3/min) |
Drehmoment (N.m) |
Auswirkung Frequenz (n/min) |
|
1 |
DTHF335 |
ø90 - 105 |
1143 |
ø85 |
0,7 - 2,1 |
4,2 - 11,7 |
475 |
≥800 |
|
2 |
DTHF345 |
ø110 - 130 |
1281 |
ø105 |
0,7 - 2,1 |
5,7 - 14,2 |
600 |
≥800 |
|
3 |
DTHF355 |
ø135 - 155 |
1292 |
ø124 |
0,8 - 2,1 |
6,5 - 19,3 |
791 |
810 - 1200 |
|
4 |
DTHF365 |
ø160 - 200 |
1345 |
ø154 |
0,8 - 2,1 |
9 - 18 |
950 |
600 - 1100 |
|
5 |
DTHF385 |
ø200 - 254 |
1578 |
ø190 |
0,8 - 2,1 |
12 - 30,8 |
1040 |
660 - 1208 |
|
6 |
DTHF3105 |
ø254 - 311 |
1440 |
ø250 |
0,8 - 2,4 |
15 - 34 |
1260 |
600 - 1230 |
|
7 |
DTHF3125 |
ø311 - 360 |
1430 |
ø270 |
0,8 - 2,4 |
20 - 37,8 |
1250 |
600 - 1150 |
Wettbewerbsvorteil
• Hartmetalleinsätze der hohen Qualität Wolfram
• Stückchenkörper hergestellt vom Stahl der hohen Qualität und unter Verwendung hochmoderner CNC-Maschinerie und -wärmebehandlung verarbeitet
