Produktdetails:
Zahlung und Versand AGB:
|
| Art: | Ankerbolzen, Selbstbohrungs-Anker | Material: | Stahl |
|---|---|---|---|
| Kapazität: | 200KN-8000KN | Farbe: | Basiert auf Kunden |
| Durchmesser: | 25mm-130mm | Länge: | 1m-8m |
| Markieren: | Stahlankerbolzen,Selbstbohrende Anker |
||
Stahlder Legierungs-R38N ankerbolzen Selbstbohrstahl-Ankerbolzen
Ankerbolzendurchschnitte eine Stange, die die Strukturen oder die geotechnische Last auf einen stabilen Felsen überträgt
Bildungen, besteht es aus Stange, Bohrer, Koppelung, Platte und überzieht Stopper und Nuss. Es ist gewesen
weitverbreitet im Tunnling, im Bergbau, in der Steigungsstabilisierung, in tunneldiseases Behandlung und in der Dachunterstützung
von den undergroundworks. Er ist für losen Boden (Lehm, Sand zerreibbares etc.), das hohler Anker von hergestellt wird
nahtloses Rohr mit hochfestem.
Parameter und Spezifikation:
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Außendurchmesser (Millimeter) | 25 | 32 | 32 | 38 | 51 | 51 | 76 | 76 |
| Innendurchmesser (Millimeter) | 14 | 19 | 16 | 19 | 36 | 33 | 52 | 45 |
| Bruchlast-Kapazität (kN) | 200 | 280 | 360 | 500 | 550 | 800 | 1600 | 1900 |
| Ertrag-Tragfähigkeit (kN) | 150 | 230 | 280 | 400 | 450 | 630 | 1200 | 1500 |
| Dehnfestigkeit, Rm (N/mm2) | 800 | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
| Streckgrenze, Rp0.2 (N/mm2) | 650 | 650 | 650 | 650 | 650 | 650 | 650 | 650 |
| Gewicht (Kg/m) | 2,3 | 3,2 | 3,6 | 5,5 | 6,5 | 8,0 | 16,0 | 19,7 |
| Faden-Art (links) | ISO10208 | ISO1720 | Standard MAI T76 | |||||
| Stahlsorte | EN10083-1 (Legierungs-Struktur-Stahl) | |||||||
| Verglichen mit Kohlenstoffstahl, hat Legierungsstrukturstahl die hohe rostfeste Kapazität und hohes mechanisches. | ||||||||

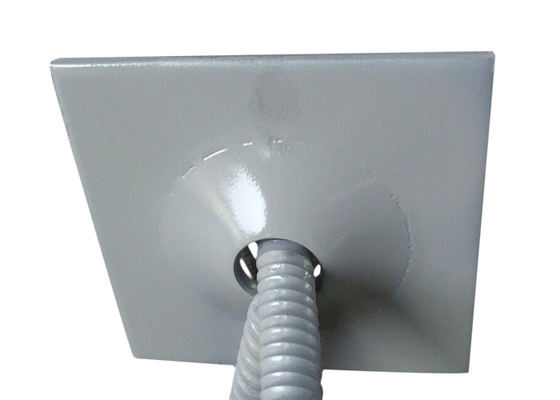

Anker-Platte
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Maß (Millimeter) | 150*150 | 200*200 | 200*200 | 200*200 | 200*200 | 250*250 | 250*250 | 250*250 |
| Stärke (Millimeter) | 8 | 10 | 12 | 12 | 20 | 40 | 40 | 40 |
| Lochdurchmesser (Millimeter) | 30 | 35 | 35 | 41 | 60 | 60 | 80 | 80 |
| Gewicht (KG/PC) | 1,4 | 3 | 3,7 | 3,6 | 8,8 | 18,5 | 18 | 18 |
| Kaltes verformt mit Geometrie | ||||||||
Anker-Koppelung
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Außendurchmesser (Millimeter) | 35 | 42 | 42 | 52 | 63 | 63 | 95 | 95 |
| Länge (Millimeter) | 120 | 145 | 160or190 | 180 | 180 | 200 | 200 | 200 |
| Gewicht | 0,45 | 0,7 | 0,75 | 1,4 | 1,7 | 1,9 | 6,4 | 6,4 |
| Maschinell bearbeiteter verbindener mittlerer Stahlhalt | ||||||||
Bohrer
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Durchmesser (Millimeter) | 41,51 | 51,76,90 | 90.100.110.115.130 | 130.150.160.180.200 | ||||
|
Verhärtete Kreuzschneide (EX) |
Verhärtete Kreuzschneide für loses zur mittleren dichten Zustand mit kleinen Flusssteinen. | |||||||
|
Wolframkreuzschneide (EXX) |
Kreuzschneide TC für weiches zum mittleren Felsen für mations | |||||||
|
Verhärtetes Knopfstückchen (ES) |
Verhärtetes buuton Stückchen für unconsolidated Felsen mit Flusssteinen. | |||||||
|
Wolframkohlenstoff-Knopfstückchen (ESS) |
Knopfstückchen mit TC-Einsätzen für mittleren Rock für Bildungen. | |||||||
|
Verhärtetes Bogenstückchen (EC) |
Verhärteter Bohrer mit optimierter Geometrie für unconsoliddated Boden mit kleinen Flusssteinen. |
|||||||
|
Wolframkohlenstoff-Bogenstückchen (ECC) |
Tc-Bohrer mit optimierter Geometrie für weiches zu den mittleren Felsformationen. | |||||||
|
Verhärtetes Tropfenmittelstückchen (EY) |
Verhärtete Kreuzschneide für loses zu den mittleren dichten Bodenverhältnissen | |||||||
|
Tc-Tropfenmittelstückchen (EY) |
Tc-Bohrer für weiches zu den mittleren Felsformationen. | |||||||
|
Werfendes Lehmstückchen (EW) |
Werfendes Lehmstückchen mit optimierter Geometrie für sehr weiches zum Weiche caly. | |||||||
| Maschinell bearbeitetes Stahlstückchen oder Stahlstückchen Casring | ||||||||
Annietmutter
| R25N | R32N | R32S | R38N | R51L | R51N | T76N | T76S | |
| Schlüsselgröße (Millimeter) | 41 | 46 | 46 | 50 | 75 | 75 | 100 | 100 |
| Länge (Millimeter) | 135 | 45 | 45 | 55 | 70 | 70 | 80 | 80 |
| Gewicht (kg/pc) | 0,25 | 0,35 | 0,35 | 0,5 | 1,55 | 1,55 | 3,6 | 3,6 |
| Maschinell bearbeitete Stahlmutter oder werfende Stahlmutter | ||||||||
T-Faden-Ankerbolzen Technial-Daten
| Stangen-Art |
Außendurchmesser (Millimeter) |
Innendurchmesser (Millimeter) |
Querschnitt (mm2) |
Bruchlast KN |
Streckgrenze KN |
Gewicht (kg/m) |
Faden-links Rechte Hand |
| 30/11 | 30 | 11 | 446 | 320 | 260 | 3,3 | Aufzug oder Recht |
| 30/14 | 30 | 14 | 395 | 260 | 220 | 2,9 | Aufzug oder Recht |
| 30/16 | 30 | 16 | 382 | 220 | 180 | 2,7 | Aufzug oder Recht |
| 40/16 | 40 | 16 | 879 | 660 | 525 | 7,0 | Aufzug oder Recht |
| 40/20 | 40 | 20 | 726 | 539 | 430 | 5,6 | Aufzug oder Recht |
| 52/26 | 52 | 26 | 1337 | 929 | 730 | 10,0 | Aufzug oder Recht |
| 73/53 | 73 | 53 | 1160 | 1630 | 970 | 12,3 | Aufzug oder Recht |
| 73/56 | 73 | 56 | 1094 | 1414 | 785 | 11,1 | Aufzug oder Recht |
| 73/45 | 73 | 45 | 2265 | 1630 | 1180 | 17,8 | Aufzug oder Recht |

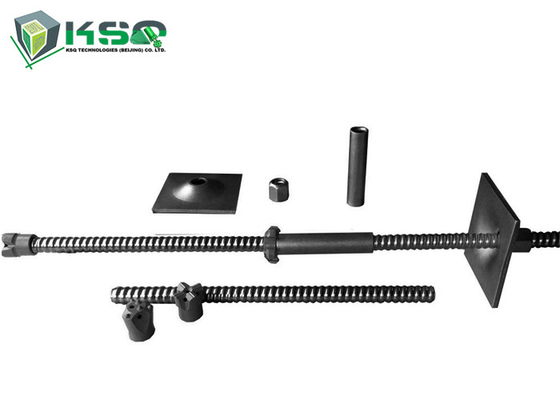

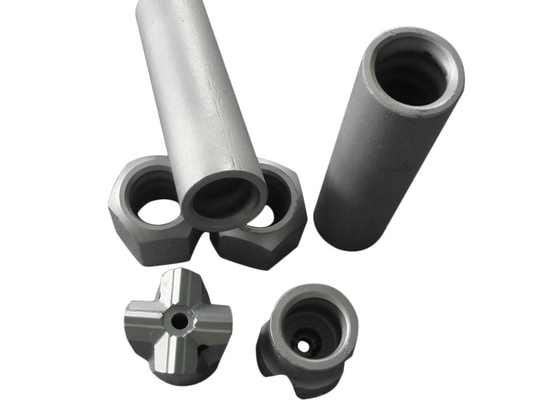

Produktbild:
Eigenschaften des hohlen grounting Ankerbolzens
• Besonders passend für schwierige Bodenverhältnisse.
• Eine hohe Rate der Installation, seit der Bohrung, der Platzierung und dem Überziehen, kann in einzelner einer durchgeführt werden
Operation.
• Selbstbohrungssystem beseitigt die Anforderung für ein umkleidetes Bohrloch.
• Installation mit simultaner Bohrung und Überziehen möglich.
• Einfache Installation in allen Richtungen, auch aufwärts.
• Passend für das Arbeiten in begrenztem Raum, Höhe und in den Bereichen des schwierigen Zugangs.
• Einfacher Posten, der System überzieht. • Feuerverzinken für Korrosionsschutz
Anwendungen im Tunnelbau u. in der Grundtechnik
• Radialweglaufen
• Steigungsstabilisierung
• Verkeilung
• Mikroeinspritzungsstapel
• Gesichtsstabilisierung
• Vorübergehender Stützanker
• Portalvorbereitung
• Bodennageln
