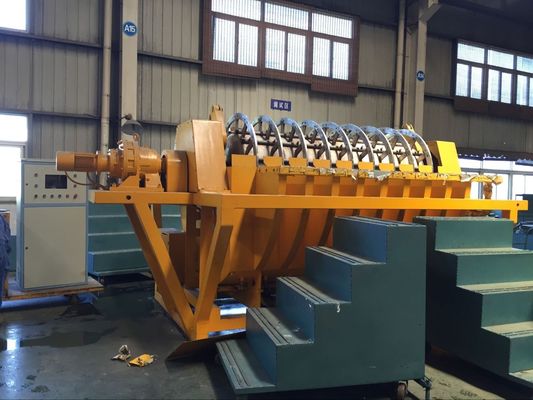

Tt-Reihen trennen Flüssigkeiten von der Körper-Ausrüstung in den Bergbau-Flotationsanlage-Disketten-Vakuumfiltern

Tt-Reihen trennen Flüssigkeiten von der Körper-Ausrüstung in den Bergbau-Flotationsanlage-Disketten-Vakuumfiltern

  • Tt-Reihen trennen Flüssigkeiten von der Körper-Ausrüstung in den Bergbau-Flotationsanlage-Disketten-Vakuumfiltern
  • Tt-Reihen trennen Flüssigkeiten von der Körper-Ausrüstung in den Bergbau-Flotationsanlage-Disketten-Vakuumfiltern
  • Tt-Reihen trennen Flüssigkeiten von der Körper-Ausrüstung in den Bergbau-Flotationsanlage-Disketten-Vakuumfiltern
  • Tt-Reihen trennen Flüssigkeiten von der Körper-Ausrüstung in den Bergbau-Flotationsanlage-Disketten-Vakuumfiltern
Tt-Reihen trennen Flüssigkeiten von der Körper-Ausrüstung in den Bergbau-Flotationsanlage-Disketten-Vakuumfiltern
Produktdetails:
Herkunftsort: China
Markenname: MIROC
Zertifizierung: ISO 9001
Modellnummer: Tt-Reihen-Vakuumkeramisches Filtrations-System
Zahlung und Versand AGB:
Min Bestellmenge: 1 Satz
Preis: USD 1000 - USD30000
Verpackung Informationen: Eisen-Kästen
Lieferzeit: 45 Tage - 60 Tage
Zahlungsbedingungen: T/T, L/C, D/A, D/P, Western Union, MoneyGram
Versorgungsmaterial-Fähigkeit: 30 Sätze pro Monat
Kontakt
Ausführliche Produkt-Beschreibung
Farbe:: Gelb Art:: Automatische flüssige Entladung
Filterbereich:: 2m ³ zu 120m ³ Quantität der Platte:: 1 Kreis bis 20 Kreise
Außendurchmesser der Platte: 1510mm, 1920mm, 2182mm, 2215mm, 2360mm
Markieren:

keramischer Scheibenfilter

,

Vakuumscheibenfilter

Anwendung:



Das TT-Reihen-Vakuumkeramikfilter-System wird weitgehend in der Minenindustrie benutzt, um Flüssigkeiten von den Körpern zu Entwässerungszwecken zu trennen. Das Operations- und Bauprinzip ist einem herkömmlichen Scheibenfilter ausgenommen das Filter-Material wird ersetzt durch die fein porösen keramischen Disketten ähnlich, stellt Widerstand zu fast allen Chemikalien bereit und hat ein langes Betriebsleben. Die TT-Reihe wird basiert worden auf spezifischen Anforderungen von den Kunden entworfen und hergestellt.



Eigenschaften:

1. Entstörungsbereich von 6 Kubikmetern bis 120 Kubikmeter
2. Hochvakuumgrad, geringe Feuchtigkeit auf gebildetem Kuchen
3. hohe Filtrationspräzision, feste niedriger < 50ppm=""> Energieverbrauch der Filtration 4.
5. niedrige Verwaltungskosten
6. optionales Filterkuchenreinigungssystem
7. hohes Maß Automatisierung
8. Kompaktbauweise, zum der erforderlichen Bodenfläche und der bequemen Wartung herabzusetzen
9. stellt moderne Ableitung Anwendung in jeder laufenden Bedingung sicher

Automatisierung auf den speziellen Funktionen verfügbar auf Anfrage.



Einzelspezifikationen:

Kleinkapazitätssysteme von 2m2 | Bereich der Filtration 9m2

Modell TT-2 TT-4 TT-6 TT-8 TT3C-9

Spezifikation

(N m2)

2m2 2m2 2m2 2m2

Flüssige Entladung

Weise

Automatisch

flüssige Entladung

Filterpumpenentwässerung Automatische flüssige Entladung Filterpumpenentwässerung Automatische flüssige Entladung Filterpumpenentwässerung Automatische flüssige Entladung Filterpumpenentwässerung Automatische flüssige Entladung

Größe L×W×H

(Millimeter)

2300×2480

×2100

2300×2480

×2100

2460×2480

×2100

2460×2480

×2100

2710×2480

×2100

2710×2480

×2100

2960×2780

×2100

2960×2780

×2100

2900×2850

×2450

Außendurchmesser von

Platte (Millimeter)

1510 1510 1510 1510 1510 1510 1510 1510 φ1920
Filterbereich (㎡) 2 2 4 4 6 6 8 8 9
Quantität der Platte (Kreis) 1 1 2 2 3 3 4 4 3
Quantität von keramischem 12 12 24 24 36 36 48 48 3
Gesamtgewicht (T) 1,8 1,8 2 2 2,5 2,5 3 3 36
Maximales Überholungsgewicht (T) 0,5 0,5 0,55 0,55 0,65 0,65 0,75 0,75 4
Volumen des Behälters (m3) 0,7 0,7 0,85 0,85 1,1 1,1 1,3 1,3 1
Installierte Energie (Kilowatt) 6,35 7,9 7,4 8,95 7,7 9,25 8,8 10,35 1,1
Maximale Arbeitsfähigkeit (Kilowatt) 5,85 7,4 6,6 8,15 6,6 8,15 7,4 8,95 8
Energie der Spindelgeschwindigkeit 0,75 0,75 1,5 1,5 1,5 1,5 1,5 1,5 6,6

Energie von

Rühren von Geschwindigkeit

2,2 2,2 2,2 2,2 2,2 2,2 3 3 1,5
Energie des Vakuums 1.45×2 1,45 1.45×2 1,45 1.45×2 1,45 1.45×2 1,45 2,2
Powere der Zirkulation   3   3   3   3 1.45×2
Macht der Pumpe des kontrollierten Volumens (Kilowatt) 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2
Energie von Ultraschall (Kilowatt) 0,3 0,3 0,6 0,6 0,9 0,9 1,2 1,2 1,2

98% Dosierung der Salpetersäure

(kg/d)

1,8 1,8 3,6 3,6 5,4 5,4 7,2 7,2 16,2
Trinkwasser (m3/h) 0,36 0,36 0,72 0,72 1,08 1,08 1,44 1,44 38,88
Eingangsdruck des Trinkwassers (Mpa) 0,35 | 0,5 0,35 | 0,5 0,35 | 0,5 0,35 | 0,5 0,35 | 0,5 0,35 | 0,5 0,35 | 0,5 0,35 | 0,5 0,35 | 0,5
Produktionswasserverbrauch (m3/d) 4,2 4,2 5,1 5,1 6,6 6,6 7,8 7,8 6,6
Eingangsdruck des Produktionswassers 0,5 | 0,7 0,5 | 0,7 0,5 | 0,7 0,5 | 0,7 0,5 | 0,7 0,5 | 0,7 0,5 | 0,7 0,5 | 0,7 0,35 | 0,5
Luftvolumen für das zurückströmende Gas (m3/min) 0,67 0,67 0,67 0,67 0,67 0,67 0,67 0,67 0,36
Ventilsteuergas 0,36 0,36 0,36 0,36 0,36 0,36 0,36 0,36 0,7
Lufteintrittdruck (Mpa) 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,5 | 1,5
Hauptwellengeschwindigkeit (r/min) 0,5 | 1,5 0,5 | 1,5 0,5 | 1,5 0,5 | 1,5 0,5 | 1,5 0,5 | 1,5 0,5 | 1,5 0,5 | 1,5 12 | 20
Geschwindigkeit des Quirls (r/min) 12 | 20 12 | 20 12 | 20 12 | 20 12 | 20 12 | 20 12 | 20 12 | 20



Kleinkapazitätssysteme von 10m2 | Bereich der Filtration 18m2

Modell TT-10 TT-12 TT-15 TT-18
Spezifikation (N m2) 2m2 3m2 3m2 3m2
Flüssige Entladungsweise Automatische flüssige Entladung Filterpumpenentwässerung Automatische flüssige Entladung Filterpumpenentwässerung Automatische flüssige Entladung Filterpumpenentwässerung Automatische flüssige Entladung Filterpumpenentwässerung
Größe L×W×H (Millimeter)

3210×2780

×2100

3210×2780

×2100

3200×3080

×2450

3200×3080

×2450

4300×3100

×2490

4300×3100

×2490

4600×3100

×2490

4600×3100

×2490

Außendurchmesser der Platte (Millimeter) 1510 1510 φ1920 φ1920 φ1920 φ1920 φ1920 φ1920
Filterbereich (㎡) 10 10 12 12 15 15 18 18
Quantität der Platte (Kreis) 5 5 4 4 5 5 6 6
Quantität von keramischem 60 60 48 48 60 60 72 72
Gesamtgewicht (T) 3,5 3,5 5 5 5,5 5,5 6 6
Maximales Überholungsgewicht (T) 0,85 0,85 1,2 1,2 1,4 1,4 1,5 1,5
Volumen des Behälters (m3) 1,55 1,55 1,5 1,5 2 2 2,6 2,6
Installierte Energie (Kilowatt) 9,1 10,65 9,2 10,75 12,1 15,25 12,5 15,65
Maximale Arbeitsfähigkeit (Kilowatt) 7,4 8,95 7,4 8,95 9,9 13,05 9,9 13,05
Energie der Spindelgeschwindigkeit 1,5 1,5 1,5 1,5 2,2 2,2 2,2 2,2
Energie des Rührens von Geschwindigkeit 3 3 3 3 3 3 3 3
Energie des Vakuums 1.45×2 1,45 1.45×2 1,45 2.35×2 2,35 2.35×2 2,35
Powere der Zirkulation   3   3   5,5   5,5
Macht der Pumpe des kontrollierten Volumens (Kilowatt) 0,2 0,2 0,2 0,2 0,2 0,2 0,2 0,2
Energie von Ultraschall (Kilowatt) 1,5 1,5 1,6 1,6 2 2 2,4 2,4

98% Dosierung der Salpetersäure

(kg/d)

9 9 10,8 10,8 13,5 13,5 16,2 16,2
Trinkwasser (m3/h) 1,8 1,8 2,16 2,16 2,7 2,7 3,24 3,24
Eingangsdruck des Trinkwassers (Mpa) 0,35 | 0,5 0,35 | 0,5 0,35 | 0,5 0,35 | 0,5 0,35 | 0,5 0,35 | 0,5 0,35 | 0,5 0,35 | 0,5
Produktionswasserverbrauch (m3/d) 9,3 9,3 9 9 12 12 15,6 15,6
Eingangsdruck des Produktionswassers 0,5 | 0,7 0,5 | 0,7 0,5 | 0,7 0,5 | 0,7 0,5 | 0,7 0,5 | 0,7 0,5 | 0,7 0,5 | 0,7
Luftvolumen für das zurückströmende Gas (m3/min) 0,67 0,67 1 1 1 1 1 1
Ventilsteuergas 0,36 0,36 0,36 0,36 0,36 0,36 0,36 0,36
Lufteintrittdruck (Mpa) 0,7 0,7 0,7 0,7 0,7 0,7 0,7 0,7
Hauptwellengeschwindigkeit (r/min) 0,5 | 1,5 0,5 | 1,5 0,5 | 1,5 0,5 | 1,5 0,5 | 1,5 0,5 | 1,5 0,5 | 1,5 0,5 | 1,5
Geschwindigkeit des Quirls (r/min) 12 | 20 12 | 20 12 | 20 12 | 20 12 | 20 12 | 20 12 | 20 12 | 20



Die Teile beziehen:

Dehydrierungs-Fass:

Tt-Reihen trennen Flüssigkeiten von der Körper-Ausrüstung in den Bergbau-Flotationsanlage-Disketten-Vakuumfiltern 0

Eisen-Kasten-Verpackung:

Tt-Reihen trennen Flüssigkeiten von der Körper-Ausrüstung in den Bergbau-Flotationsanlage-Disketten-Vakuumfiltern 1



Ersatzteil-Verpackung:



Tt-Reihen trennen Flüssigkeiten von der Körper-Ausrüstung in den Bergbau-Flotationsanlage-Disketten-Vakuumfiltern 2
