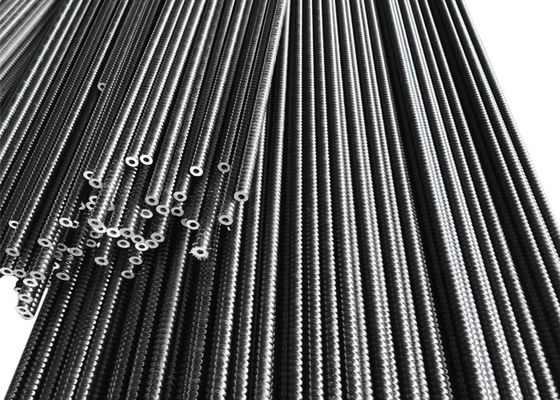

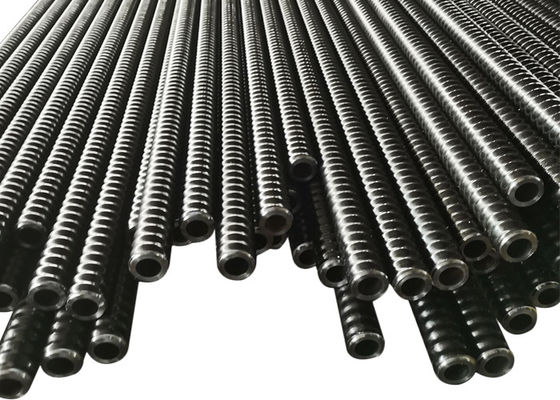

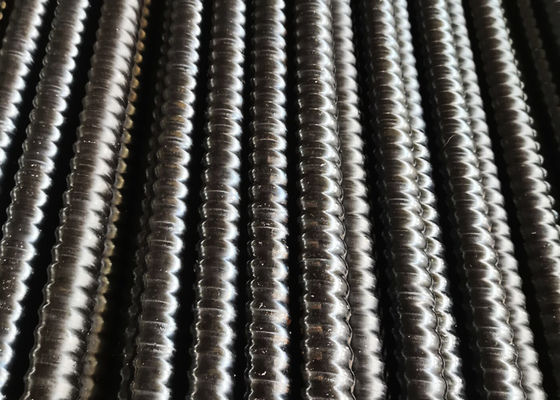

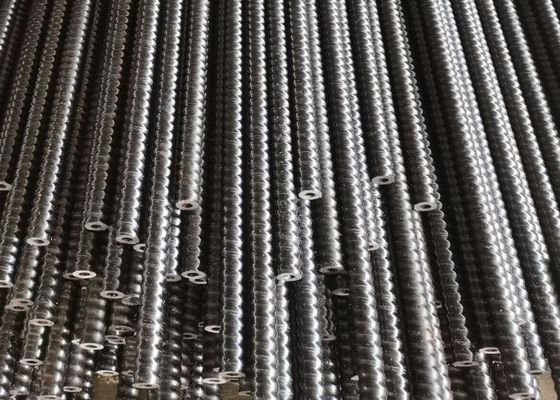

ANKER-Stange R38/21 500/400KN 3m Bohrungsselbstfür Bergbau und Rehabilitation
Ankerbolzen
Ankerbolzendurchschnitte eine Stange, die die Strukturen oder die geotechnische Last auf stabile Felsformationen überträgt,

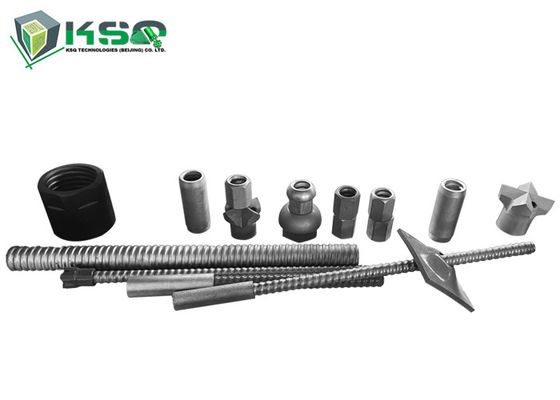

es consistsof Stange, Bohrer, Koppelung, Platte, Stopper und Nuss überziehend. Sie ist beim Tunnling weitverbreitet gewesen,
Bergbau, Steigungsstabilisierung, tunneldiseasestreatment und Dachunterstützung von undergroundworks. Es ist für
loser hohler Anker des Bodens (Lehm, Sand zerreibbares etc.) wird vom nahtlosen Rohr mit hochfestem hergestellt.
Eigenschaften des hohlen überziehenden Ankerbolzens:
Hohler Entwurf, führen die überziehende Rohrfunktion, vermeiden den Mörserverlust wenn das traditionelle Überziehen ein
Rohr ausgezogen. Voll überziehen und kann den Druck erzielen, der überzieht, um Projektqualität zu verbessern.
Mitte ist, mortor kann den Bolzenkörper zusammen einwickeln gut, damit sie Korrosion zum achibe entlang vermeiden kann
Unterstützungszwecke des Ausdruckes.
Einfache Installation, ohne von Faden am Ort zu verarbeiten. Es kann leicht installiert sein einer Platte, Nuss.
Selt-Bohrungs-Ankerbolzen-Beschreibung
Es kann die Körper, die als Ganzes bohren, überziehen und verankern.
Es hat breite Spezifikationen. Durchmesser: 25-130mm.
Qucik und einfacher Bau, hohe Leistungsfähigkeit.
Benutzte invious umgebende Felsen.
Eigenschaften
■Die Sehne dient gleichzeitig als Bohrstange
■Extrem schnelle Installation, weil Bohrlochbohrung überflüssig indem simultanes bohrendes und das Überziehen gemacht wird
■System kann in die begrenzten Räume installiert sein, die einfache und kompakte bohrende Ausrüstung verwenden
■Variable Anchorage- und Winkelausgleichsentwürfe
■Unregelmäßiger Bewurfkörper erhöht die Kapazität
■Bohrer sind für verschiedene Bodenverhältnisse verfügbar
■Kann als a so verwendet werden
Anwendungsbereiche
■Steigungs-, Damm- und Felsenstabilisierung
■Stützbalken und Aushöhlungen
■Fixierung der Felsenfallmasche
■Lawinenschutze
■Grundlagen
Ankerbolzen
R-Faden-Ankerbolzen Technial-Daten
|
|
R25N
|
R32N
|
R32S
|
R38N
|
R51L
|
R51N
|
T76N
|
T76S
|
|
Außendurchmesser (Millimeter)
|
25
|
32
|
32
|
38
|
51
|
51
|
76
|
76
|
|
Innendurchmesser (Millimeter)
|
14
|
20
|
16
|
21
|
36
|
33
|
52
|
45
|
|
Nutzlast
(KN)
|
200
|
280
|
360
|
500
|
550
|
800
|
1600
|
1900
|
|
Ertragtragfähigkeit (KN)
|
150
|
230
|
280
|
400
|
450
|
630
|
1200
|
1500
|
|
Dehnfestigkeit, Rp0.2
(N/mm2)
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
800
|
|
Streckgrenze, Rp0.2
(N/mm2)
|
650
|
650
|
650
|
650
|
650
|
650
|
650
|
650
|
|
Gewicht (Kg/m)
|
2,3
|
3,2
|
3,6
|
5,5
|
6,5
|
8,0
|
16,0
|
19,7
|
|
Fadenart
(links)
|
ISO10208
|
ISO1720
|
Standard MAIT76
|
|
Stahlsorte
|
En10083-1
En10083-1 (Legierungsstrukturstahl)
|
|
Verglichen mit Kohlenstoffstahl, hat Legierungsstrukturstahl die hohe rostfeste Kapazität und hohes mechanisches.
|
T-Faden-Ankerbolzen Technial-Daten
|
Stangen-Art
|
Außenseite
Durchmesser
(Millimeter)
|
Nach innen
Durchmesser
(Millimeter)
|
Querschnitt
(mm2)
|
Entscheidend
Last
KN
|
Streckgrenze
KN
|
Gewicht
(kg/m)
|
Faden-links
Rechte Hand
|
|
30/11
|
30
|
11
|
446
|
320
|
260
|
3,3
|
Aufzug oder Recht
|
|
30/14
|
30
|
14
|
395
|
260
|
220
|
2,9
|
Aufzug oder Recht
|
|
30/16
|
30
|
16
|
382
|
220
|
180
|
2,7
|
Aufzug oder Recht
|
|
40/16
|
40
|
16
|
879
|
660
|
525
|
7,0
|
Aufzug oder Recht
|
|
40/20
|
40
|
20
|
726
|
539
|
430
|
5,6
|
Aufzug oder Recht
|
|
52/26
|
52
|
26
|
1337
|
929
|
730
|
10,0
|
Aufzug oder Recht
|
|
73/53
|
73
|
53
|
1160
|
1630
|
970
|
12,3
|
Aufzug oder Recht
|
|
73/56
|
73
|
56
|
1094
|
1414
|
785
|
11,1
|
Aufzug oder Recht
|
|
73/45
|
73
|
45
|
2265
|
1630
|
1180
|
17,8
|
Aufzug oder Recht
|
