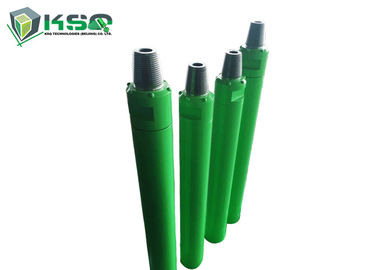

DHD- und SPINDEL-Reihe DTH hämmert hohen Luftdruck mit niedrigem Verbrauch von Impactions-Energie
Hammer-Struktur und Spezifikation DHD- und SPINDEL-Reihen-DTH:
| Beschreibung |
Gewicht (Kilogramm) |
| DHD3.5 |
COP44
/DHD340
|
COP54
/DHD350R
|
DHD350Q |
COP64
/DHD360
|
COP84
/DHD380
|
DHD1120 |
| Subvention 1.Top |
4,20 |
6,50 |
15,00 |
13,70 |
20,00 |
41,00 |
70,00 |
| 2. O-Ring der Spitzensubvention |
0,01 |
0,01 |
0,01 |
0,01 |
0,02 |
0,02 |
0,04 |
| Ring 3.Breakout |
0,01 |
- |
- |
- |
- |
0,20 |
0,80 |
| Ventil 4.Check |
0,20 |
0,42 |
1,00 |
1,00 |
1,00 |
1,50 |
3,00 |
| 5. Frühling |
0,02 |
0,04 |
0,04 |
0,04 |
0,04 |
0,10 |
0,10 |
| 6. Kompressions-Puffer |
0,04 |
0,04 |
0,08 |
0,08 |
0,08 |
0,42 |
1,00 |
| 7. Luft-Verteiler |
1,40 |
2,20 |
3,70 |
3,50 |
5,00 |
12,50 |
20,00 |
| 8. Interner Zylinder |
1,60 |
2,30 |
4,50 |
4,20 |
5,00 |
8,60 |
23,00 |
| 9. Kolben |
5,40 |
9,00 |
15,50 |
17,20 |
23,60 |
41,00 |
125,00 |
| 10. Externer Zylinder |
9,50 |
15,00 |
30,00 |
26,50 |
36,80 |
62,00 |
170,00 |
| 11. Führungsbuchse |
|
|
|
1,20 |
2,40 |
9,60 |
16,00 |
| 12. O-Ring des Anschlagrings |
0,01 |
0,01 |
0,01 |
0,02 |
0,02 |
0,02 |
0,04 |
| 13. Anschlagring |
0,20 |
0,20 |
0,30 |
0,50 |
0,60 |
1,20 |
4,50 |
| 14. Ausbruch-Ring |
0,01 |
|
|
|
|
0,20 |
0,80 |
| 15. Antriebs-Klemme |
1,95 |
3,50 |
6,40 |
4,50 |
6,00 |
17,50 |
48,00 |
| 16. Bohrer |
5,00 |
9,00 |
16,00 |
15,60 |
26,00 |
40,00 |
120,00 |
| Technische Daten |
| Modell |
DHD3.5 |
COP44
/DHD340
|
COP54
/DHD350R
|
DHD350Q |
COP64
/DHD360
|
COP84
/DHD380
|
DHD1120 |
| Länge (ohne Stückchen) |
930mm |
1030mm |
1214mm |
1160mm |
1248mm |
1492mm |
1900mm |
| Gewicht (ohne Stückchen) |
25.00kg |
39.00kg |
76.50kg |
72.50kg |
100.00kg |
188.00kg |
480.00kg |
| Externer Durchmesser |
φ82mm |
φ99mm |
φ126mm |
φ126mm |
φ142mm, φ144mm,
φ146mm, φ148mm,
|
φ180mm, φ185mm, |
φ275mm |
| Biss Schaft |
DHD3.5 |
COP44
/DHD340
|
COP54
/DHD350R
|
ND55C
/DHD350Q
|
COP64
/DHD360
|
COP84
/DHD380
|
DHD1120 |
| Loch-Strecke |
φ92 - φ110mm |
φ110 - φ135mm |
φ135 - φ155mm |
φ135 - φ155mm |
φ155 - φ190mm |
φ195 - φ254mm |
φ305 - φ445mm |
| Verbindungs-Faden |
API 2 3/8" Ausrichtung |
API 2 3/8" Ausrichtung |
API 2 3/8" Ausrichtung, API 3 1/2 ' Ausrichtung, API 2 7/8" Ausrichtung |
API 2 3/8" Ausrichtung, API 3 1/2 ' Ausrichtung, API 2 7/8" Ausrichtung |
API 3 1/2 ' Ausrichtung |
API 4 1/2 ' Ausrichtung |
API 6 5/8" Ausrichtung |
| Funktions-Druck |
1.0 - 1,5 Mpa |
1.2 - 2,0 Mpa |
1.3 - 2,3 Mpa |
1.3 - 2,3 Mpa |
1.5 - 2,5 Mpa |
1.5 - 3,0 Mpa |
2.0 - 3,5 Mpa |
| Auswirkungs-Rate auf Stange 17 |
28HZ |
27HZ |
25HZ |
25HZ |
23HZ |
27HZ |
16HZ |
| Empfohlene Umdrehungsgeschwindigkeit |
25 - 40 r/min |
25 - 40 r/min |
20 - 35 r/min |
20 - 35 r/min |
20 - 30 r/min |
20 - 30 r/min |
15 - 25 r/min |
| Luft-Verbrauch |
1.0Mpa: 4,5-m-³/-minute |
1.0Mpa: 6-m-³/-minute |
1.0Mpa: 9-m-³/-minute |
1.0Mpa: 9-m-³/-minute |
1.0Mpa: 10-m-³/-minute |
1.0Mpa: 15-m-³/-minute |
1.0Mpa: 30-m-³/-minute |
| 1.5Mpa: 9-m-³/-minute |
1.8Mpa: 10-m-³/-minute |
1.8Mpa: 15-m-³/-minute |
1.8Mpa: 15-m-³/-minute |
1.8Mpa: 20-m-³/-minute |
1.8Mpa: 26-m-³/-minute |
1.8Mpa: 56-m-³/-minute |
| |
2.4Mpa: 23-m-³/-minute |
2.4Mpa: 23-m-³/-minute |
2.4Mpa: 23-m-³/-minute |
2.4Mpa: 28,5-m-³/-minute |
2.4Mpa: 34-m-³/-minute |
2.4Mpa: 78-m-³/-minute |
Die Eigenschaften von hohen Hämmern des Luftdruck-DTH mit Fußventil:
Es ist eine Art valveless hoher Hammer des Luftdrucks DTH mit Fußventil.
Valveless Luftzufuhrhammer, zuverlässiger von der Luftzufuhr.
Die gute Versiegelbarkeit, kein Wasser und Ausschnitte, die am Hammer im Wasser teilnehmen, existiert bohrend.
DHD- und SPINDEL-Reihe DTH hämmert Eigenschaften:
1. Valveless Luftzufuhr, zuverlässiger.
2. Das übersichtliche Design des Kolbens. Lange Lebensdauer.
3. Leistungsfähigere Energieübertragung, schnellere bohrende Geschwindigkeit, niedriger Luftverbrauch und unterer Ölverbrauch.
4. Weniger interne Teile, einfache Struktur, lange Lebensdauer, weniger Störung und einfacher instandzuhalten, weil alle Teile wärmebehandelt sind.
5. Einfach auseinanderzubauen, weil die Spitzensubvention, die Antriebsklemme und der externe Zylinder durch mehrfache Schritte angeschlossen werden, verlegen Sie.
DHD-/SPINDEL-Reihe DTH hämmert Vorteile:
1. Einfacher und angemessener Entwurf, einfach zusammenzubauen und auseinanderzubauen, niedrige Problemrate.
2. niedriger Luftverbrauch, glatte Bohrung, maximale Auswirkungsenergie, hohe Vermittlungsquote.
3. mehrfache genaue Wärmebehandlung mit allen Hammerteilen, zum der langen Lebensdauer unter rauesten Arbeitsbedingungen bereitzustellen.
Anwendungen
- Sprengloch
- Wasserbrunnen
- Umweltsmäßig
- Erforschung
- Bau
Verfügbar für alle Arbeitsbedingungen, Hochleistung in der Überbelastung und Wasserbrunnenbohrungsprojekte
Fabrik
Felsen-Bohrgeräte brennen MIROC® ein
Die MIROC®-Felsen-Bohrgerät-Produktserie durch KSQ-Technologien (Peking) Co.Ltd. ist das Ergebnis der Jahre der modernen Technik, der Präzisionsfertigung und der Widmung zum Gebrauch von hochwertigen Materialien.
MIROC®-Felsen-Bohrgeräte werden von vielen bohrenden Fachleuten benutzt, die auf Bergbau, der Bau bezogen werden und legen einen Tunnel an, und rund um den Globus bauen Projekte ab.
MIROC®-Felsen-Bohrgeräte schließen ein:
- Integrale Rod
- Verschlussstopfen-Öffnung Rod
- Sich verjüngende Bohrgeräte
- Erweiterungs-Bohrgeräte
- Treiben und Tunnelbau-Werkzeuge
- Erweiterung von Werkzeugen
- Schaft Rod
- Schaft-Adapter (auffallende Stangen)
- Unten-d-Loch (DTH) Stückchen
- Unten-d-Loch (DTH) Hammer
- PDC-Stückchen
- Dreikegelige Stückchen
Firma
Außergewöhnliches technisches Know-how KSQ-Technologien (Peking) Co. Ltd.provides in der Entwicklung, in der Produktion und in der Anwendung. Die Firma hat moderne Herstellungsverfahren angenommen, um hochwertige Stahle und Wolframhartmetalleinsätze für seine Felsenbohrungszusätze sicherzustellen. Sein Personal versteht den bohrenden Bedarf der Kunden und hat die Service-Fähigkeiten, zum der rechten Bohrgeräte für den Job zu empfehlen.
Seine erfahrenen Produktentwickler können kundenspezifische Werkzeuge auch herstellen. Außerdem führt das Entwicklerteam der Firma innovative Werkzeuge der Produkte jedes Jahr ein – die rigoros auf dem Gebiet geprüft werden und nachgewiesen, über Industrieerwartungen hinaus durchzuführen.
