| Herkunftsort: | China |
| Markenname: | MIROC DTH Rock Drilling Tools |
| Zertifizierung: | API |
| Modellnummer: | Hammer QL-Reihen-DTH |
| Min Bestellmenge: | 1-teiliger DTH-Hammer |
|---|---|
| Preis: | Negotiation |
| Verpackung Informationen: | HÖLZERNER KASTEN |
| Lieferzeit: | 10-15 Tage |
| Zahlungsbedingungen: | L / C, T / T |
| Versorgungsmaterial-Fähigkeit: | 20000 Stücke pro Monat |
| Produkt-Name: | DTH-Hammer | Reihe: | QL-Reihe |
|---|---|---|---|
| Biss Schaft: | QL4 QL5 QL6 QL8 | Faden: | API 3 1/2 ' Ausrichtung, API 2 7/8" Ausrichtung, API 2 7/8" WENN |
| Durchmesser: | 99mm-180mm | Länge: | 1097mm-1465mm |
| Markieren: | unten Lochhammer,Hinunter den Loch-Hammer |
||

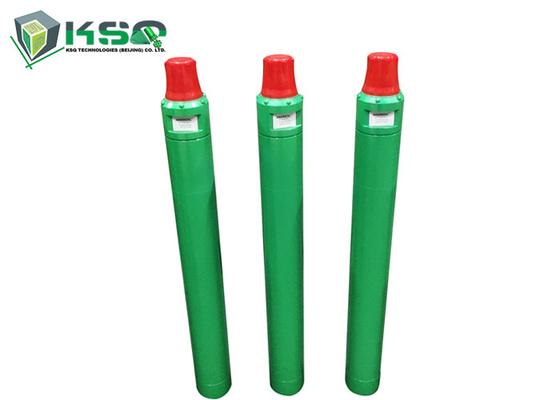

QL50 hinunter den Hammer der Loch-Bergbau-Wasser-Brunnenbohrungs-DTH
KSQ hinunter den LochBohrer s werden aus legiertem Stahl der erstklassigen Qualität für erhöhte Haltbarkeits- und Abnutzungseigenschaften produziert.
Spezifische Wärmebehandlungsstandards und spezielle „Entspannungs“ Prozesse konsequente Leistung sicherstellen.
Hammerstückchen KSQ DTH sind für Höchstleistungs- und Lochreinigungsfähigkeit und hohe Vermittlungsquote bestimmt.
Zur Zeit ist DTH-Bohrgerät in Tiefbau, Steinbrüche, hydraulischer und Wasserkraft-Technik, Wasserbrunnenbohrung, die Mineralerforschung weitverbreitet und verankert Lochbohrung, geothermische Technik, U-Bahnaushöhlung, ein anderer Tiefbau. es hat den instandzuhalten Vorteil der hohen Flachheit, die glatte Lochwand, hoch steif von der Bohrstange und Hammer, Unabhängiger von hohem Axialschub, keine Grenze auf Saattiefe, niedrige Kosten Geräte und Leichtigkeit. Am Bohrloch von dia.105mm-dia.254mm, werden ein viel der DTH-Bohrgeräte verwendet.
|
Beschreibung |
Gewicht (Kilogramm) |
|||
|
QL4 |
QL5 |
QL6 |
QL8 |
|
|
1. Spitzensubvention |
6,50 |
15,00 |
20,00 |
41,00 |
|
2. O-Ring der Spitzensubvention |
0,01 |
0,02 |
0,02 |
0,02 |
|
3. Ausbruch-Ring |
- |
- |
- |
0,30 |
|
4. Rückschlagventil |
0,42 |
1,00 |
1,00 |
1,50 |
|
5. Frühling |
0,04 |
0,10 |
0,10 |
0,10 |
|
6. Kompressions-Puffer |
0,04 |
0,10 |
0,10 |
0,42 |
|
7. Luft-Verteiler |
2,20 |
3,50 |
6,00 |
13,00 |
|
8. Interner Zylinder |
2,30 |
4,20 |
5,00 |
8,60 |
|
9. Kolben |
9,00 |
19,00 |
23,50 |
41,00 |
|
10. Externer Zylinder |
16,50 |
24,60 |
31,00 |
60,00 |
|
11. Geführter Ärmel |
- |
0,90 |
1,00 |
2,20 |
|
12. O-Ring des Anschlagrings |
0,01 |
0,01 |
0,02 |
0,02 |
|
13. Anschlagring |
0,30 |
0,40 |
0,60 |
1,20 |
|
14. Ausbruch-Ring |
- |
- |
- |
0,30 |
|
15. Antriebs-Klemme |
3,00 |
4,60 |
5,40 |
12,00 |
|
16. Bohrer |
9,50 |
15,50 |
24,60 |
35,00 |
Hammer-technischer Parameter QL (QL4 QL5 QL6 QL8) Reihen-DTH
| Technische Daten | ||||
| Modell | QL4 | QL5 | QL6 | QL8 |
| Länge (ohne Stückchen) | 1097mm | 1156mm | 1212mm | 1465mm |
| Gewicht (ohne Stückchen) | 41.00kg | 73.00kg | 95.00kg | 182.00kg |
| Externer Durchmesser | φ99mm | φ126mm | φ142mm, φ144mm, φ146mm, φ148mm | φ180mm |
| Biss Schaft | QL4 | QL5 | QL6 | QL8 |
| Loch-Strecke | φ110 - φ135mm | φ135- φ155mm | φ155 - φ190mm | φ195 - φ254mm |
| Verbindungs-Faden | API 2 3/8" Ausrichtung | API 3 1/2 ' Ausrichtung, API 2 7/8" Ausrichtung | API 3 1/2 ' Ausrichtung, API 2 7/8" Ausrichtung, API 2 7/8" WENN | API 4 1/2 ' Ausrichtung |
| Funktions-Druck | 1.2 - 2,0 Mpa | 1.3 - 2,3 Mpa | 1.5 - 2,5 Mpa | 1.5 - 3,0 Mpa |
| Auswirkungs-Rate auf Stange 17 | 27HZ | 25HZ | 23HZ | 20HZ |
| Empfohlene Umdrehungsgeschwindigkeit | 25 - 40 r/min | 25 - 40 r/min | 20 - 30 r/min | 15 - 25 r/min |
| Luft-Verbrauch | 1.0Mpa: 6-m-³/-minute | 1.0Mpa: 9-m-³/-minute | 1.0Mpa: 10-m-³/-minute | 1.0Mpa: 15-m-³/-minute |
| 1.8Mpa: 10-m-³/-minute | 1.8Mpa: 15-m-³/-minute | 1.8Mpa: 20-m-³/-minute | 1.8Mpa: 26-m-³/-minute | |
| 2.4Mpa: 15-m-³/-minute | 2.4Mpa: 23-m-³/-minute | 2.4Mpa: 28,5-m-³/-minute | 2.4Mpa: 34-m-³/-minute | |
